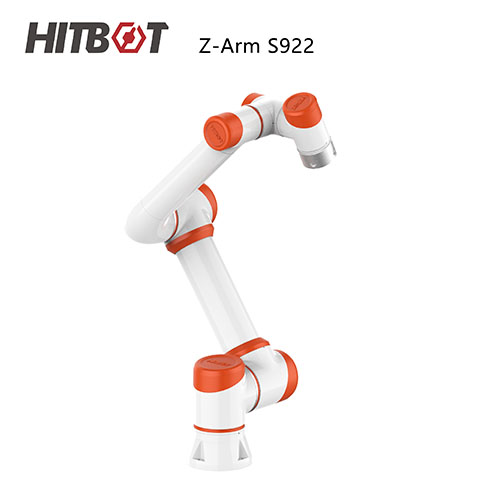

Z-Arm S922
首頁 / 六軸協作機械臂 / Z-Arm S922
播放視頻
- 工作半徑：922mm
- 重復定位精度：±0.02mm

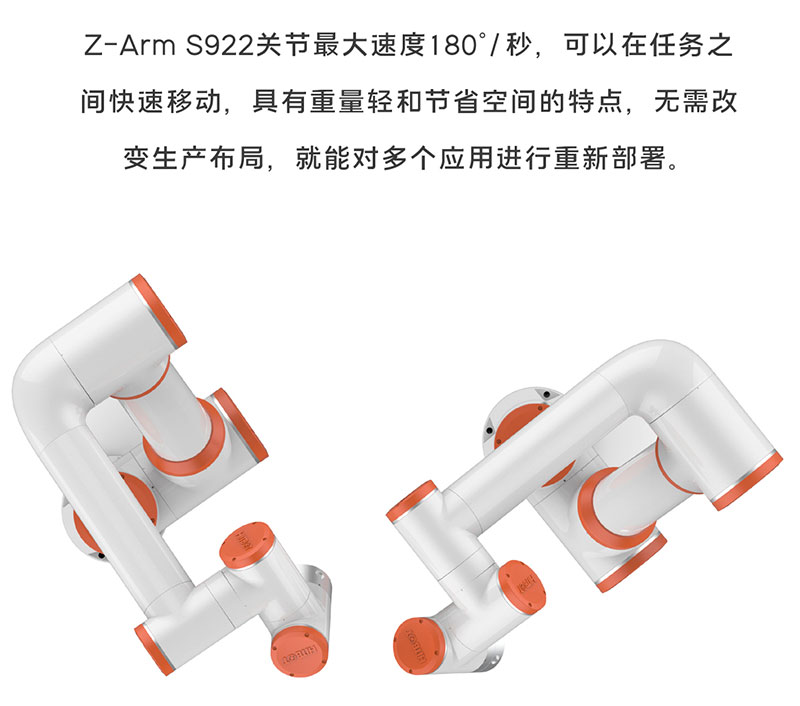

- 關節最大速度：180°/s
- 有效負載: 5KG
- 協調操作: 具有碰撞檢測功能, 允許自定義碰撞等級
播放視頻
- 工作半徑：922mm
- 重復定位精度：±0.02mm
- 關節最大速度：180°/s
- 有效負載: 5KG
- 協調操作: 具有碰撞檢測功能, 允許自定義碰撞等級
產品描述
資料下載
產品描述
Z-Arm S922 核心參數
| ±0.02mm | 5Kg |
| 重復定位精度 | 有效負載 |
| 922mm | 180°/s |
| 工作半徑 | 關節最大速度 |

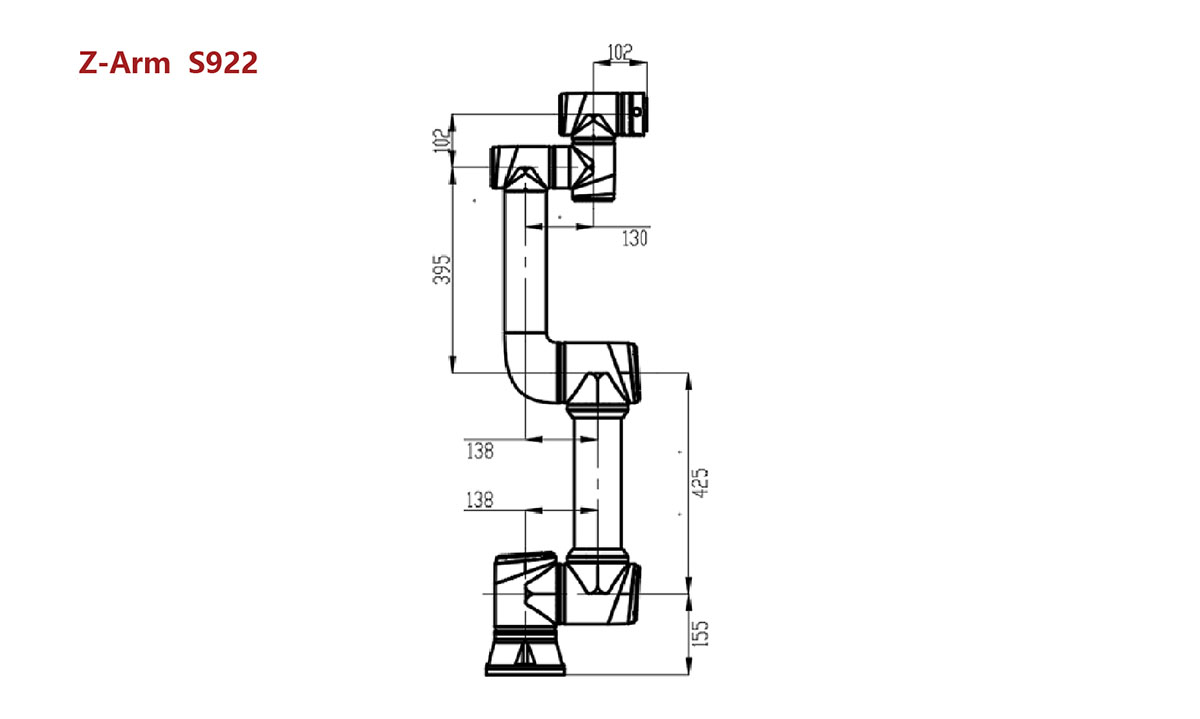

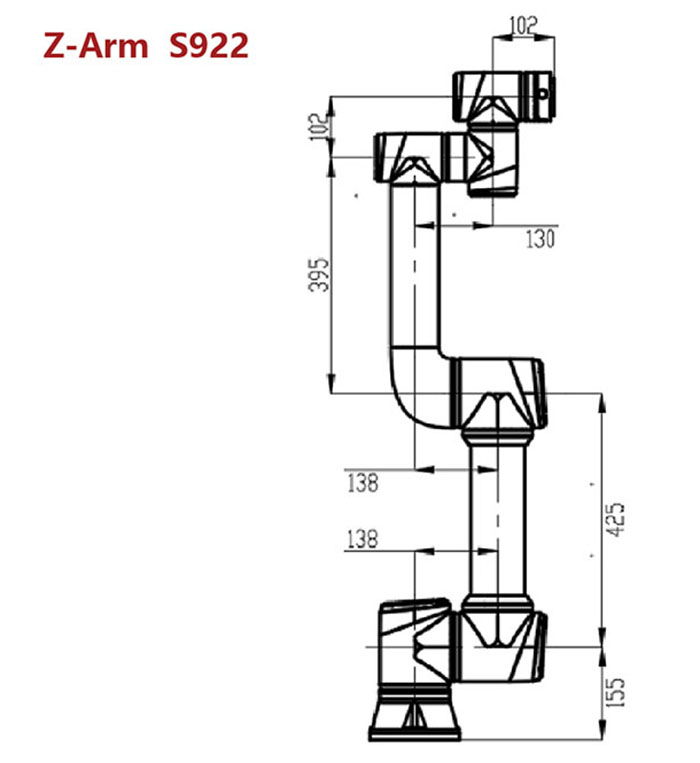

| *范圍尺寸圖 |
 |
規格參數
| 詳情 |
| 重量 | ≈22kg |
| 有效負載 | 5kg |
| 工作半徑 | 922mm |
| 關節活動范圍 軟件限位極限/td> | 1軸：±175°;? 2軸：+85°，-265°;? 3軸：±160°; 4軸：+85°，-265°;? 5軸：±175°;? 6軸：±175° |
| 關節最大速度 | 180°/s |
| 重復定位精度 | ±0.02mm |
| 安裝面積 | φ150mm |
| 控制箱尺寸 | 342*260*90mm（不含凸起物） |
| 自由度 | 6 |
| 末端I/O端口 | 數字輸入：2;? 數字輸出：2 ; 模擬輸入：1 ; 模擬輸出：1 |
| 控制箱I/O端口 | 數字輸入：16;? 數字輸出：16 ; 模擬輸入：2;? 模擬輸出：2 |
| I/O電源 | 24V/1.5A |
| 通訊 | Ethernet、TCP/IP、485通信 |
| 噪聲 | ＜65dB |
| 防護等級 | IP54 |
| 協調操作 | 具有碰撞檢測功能，允許自定義碰撞等級 |
| 供電 | 220V/50HZ |
| 使用環境 | ·遠離振動，且振動強度不高于 0.5G ·遠離腐蝕性氣體、液體及爆炸性氣體 ·避免塵土、煙霧及水 ·避免設備在電流的不穩定條件下工作 |
| 使用溫度范圍 | 0~45℃ |
| 使用濕度范圍 | 20~80%RH（不結露） |
資料下載
Z-Arm S922 核心參數
| 產品型號 | Z-Arm S922C0 | |
| 重量 | 約等于22KG | |
| 軸數 | 6 | |
| 有效負載 | 5KG | |
| 工作半徑 | 922mm | |
| 一軸旋轉范圍 | ±175° | |
| 二軸旋轉范圍 | －265°,＋85° | |
| 三軸旋轉范圍 | ±160° | |
| 四軸旋轉范圍 | －265°,＋85° | |
| 五軸旋轉范圍 | ±175° | |
| 六軸旋轉范圍 | ±175° | |
| 關節速度 | ±180°/s | |
| 重復定位精度 | ±0.02mm | |
| 安裝面積 | φ150mm | |
| 防水等級 | IP54 | |
| 聲音等級 | 小于60dB | |
| 末端數字量I/O接口 | 數字量輸入（隔離）：2 | 數字量輸出（隔離）：2 |
| 末端模擬量I/O接口 | 模擬量輸入（隔離）：1 | 模擬量輸出（隔離）：1 |
| 控制器數字量I/O接口 | 數字量輸入（隔離）：16 | 數字量輸出（隔離）：16 |
| 控制器模擬量I/O接口 | 模擬量輸入（隔離）：2 | 模擬量輸出（隔離）：2 |
| I/O電源 | 24V/2A | |
| 電源輸入 | 220V/50Hz | |
| 碰撞檢測 | 碰撞檢測，支持自定義碰撞等級 | |

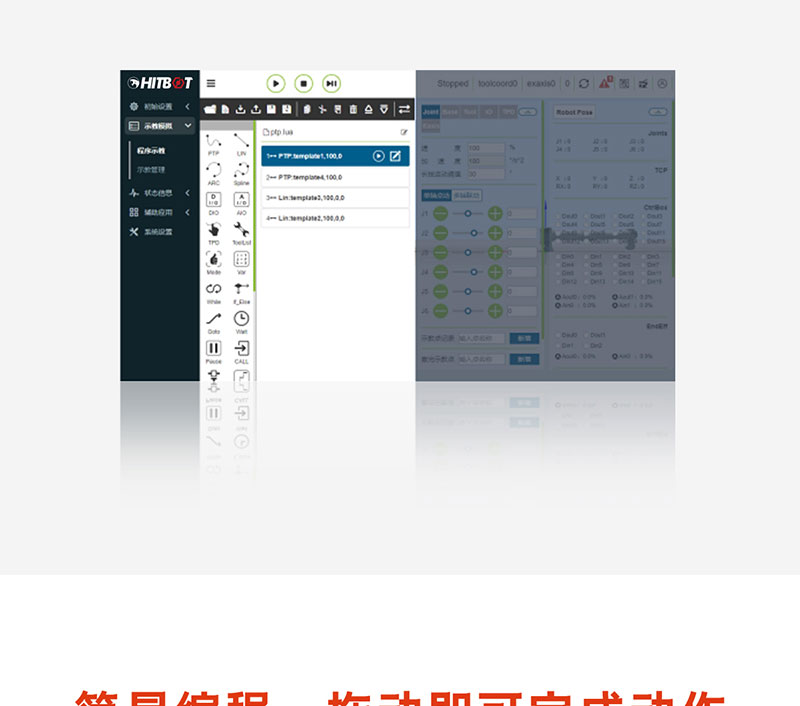

| 示教方式 | 拖動示教/JOG運動 | |
| 通訊 | TCP | |
| 工作環境溫度 | 0-45℃ | |
| 工作環境濕度 | 20RH-80RH (不結霜) | |
