- 電機功率/電壓：200W/DC24V
- 額定扭矩：0.64N.m
- 重復定位精度：±0.025mm
- 行程范圍：210-610mm(100mm間隔) 810mm
- 馬達額定轉速: 3000RPM
- 電機功率/電壓：200W/DC24V
- 額定扭矩：0.64N.m
- 重復定位精度：±0.025mm
- 行程范圍：210-610mm(100mm間隔) 810mm
- 馬達額定轉速: 3000RPM
產品描述
資料下載
產品描述

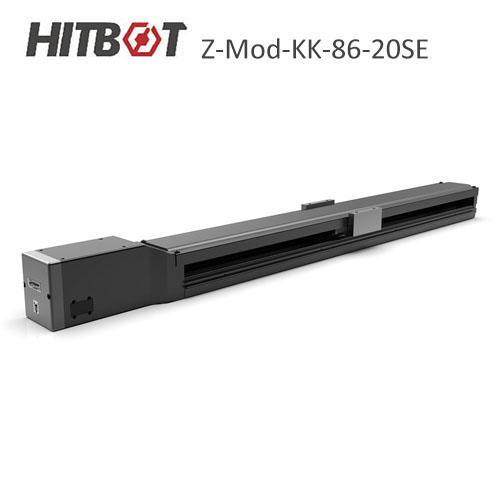

Z-Mod-KK-86-20SE 核心參數
| 200W | 0.64N.m |
| DC伺服電機功率 | 額定扭矩 |
| 210~710mm | 3000PRM |
| 行程范圍 | 馬達額定轉速 |
| *線框尺寸圖 |
 |
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | 200W/DC24V | |||
| 額定扭矩( N.m ) | 0.64 | |||
| 滾珠絲杠導程 | 10 | 20 | ||
| 最高速度（mm/sec) | 500 | 1000 | ||
| 額定加速 | 0.3G | 0.3G | ||

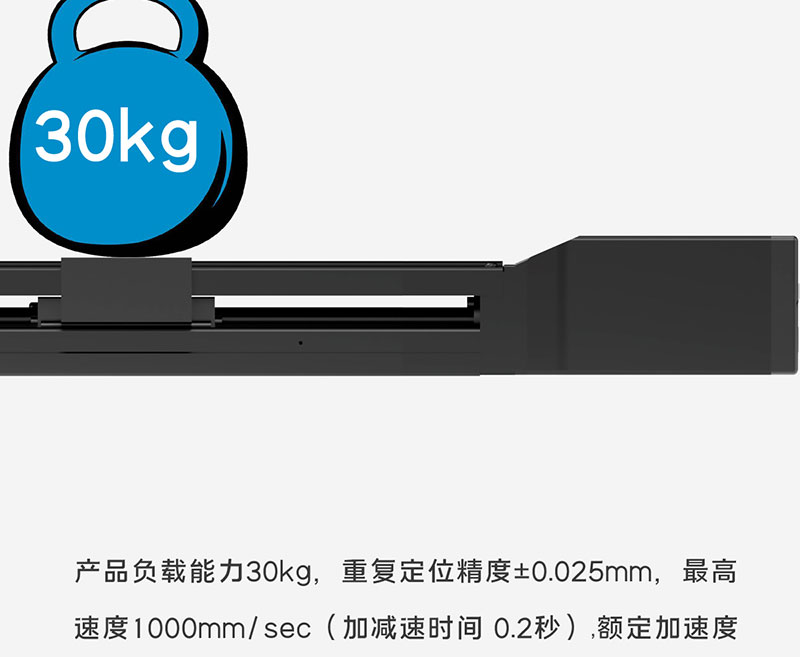

| 最大可搬重量（水平/壁掛）（kg) | 30 | 15 | ||
| 垂直 | 12 | 6 | ||
| 額定推力（N） | 361.7 | 180.9 | ||
| 行程范圍 | 210-810mm ( 100mm 間隔） | |||
| 馬達額定轉速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec2 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.025mm |
| 驅動方式 | 滾珠絲杠φ15mm轉造C7級 |
| 動態容許力矩（注1） | Ma:622N.m, Mb:622N.m, Mc:1507N.m |
| 負荷允許伸出長度 | / |
| 傳感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感應器線纜長度 | 2m |
| 基座材質 | 鑄鋼，黑色 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(不結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||||
| 軌道長度L | 340 | 440 | 540 | 640 | 740 | 940 |
| 最大行程 | 210 | 310 | 410 | 510 | 610 | 710 |
| H | 25 | 50 | 50 | 50 | 50 | 50 |
| ?M | 2 | 2 | ?2 | ?4 | 3 | 6 |
| N | ?2 | ?2 | 3 | 4 | 5 | 6 |
| ?質量 | 7.85 | 9.15 | 10.35 | 11.65 | 12.95 | 14.35 |
資料下載
Z-Mod-KK-86-20SE 核心參數
| 產品型號 | Z-Mod-KK-86-20SE | |
| 額定扭矩（N·m） | 0.64 | |
| 滾珠絲杠導程 | 10 | 20 |
| 最高速度（mm/sec） | 500 | 1000 |
| 額定加速度（※1） | 0.3G | 0.3G |
| 最大可搬重量 水平/壁掛 | 30 | 15 |
| 垂直 | 12 | 6 |
| 額定推力（N） | 361.7 | 180.9 |
| 行程范圍 | 210-810mm（100mm間隔） | |
| 馬達額定轉速（RPM） | 3000 | |
| 注： | 1G=9800mm/sec2 | |
| 重復定位精度 | ±0.025mm | |
| 驅動方式 | 滾珠絲杠Φ15mm轉造C7級 | |
| 動態容許力矩（注1） | Ma：622N·m，Mb：622N·m，Mc：1507N·m | |
| 負荷允許伸出長度 | / | |
| 傳感器 | ①-LS,②HOME,③+LS ,NPN, 24V DC | |
| 感應器線纜長度 | 2m | |
| 基座材質 | 鑄鋼，黑色 | |
| 安裝面積精度要求 | 平面度0.05mm以下 | |
| 使用環境 | 0-40°C, 85％RH]（不結霜） | |
| 注1： | 行走壽命為10000km時的數值 | |
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | 200W/DC24V | |||
| 額定扭矩( N.m ) | 0.64 | |||
| 滾珠絲杠導程 | 10 | 20 | ||
| 最高速度（mm/sec) | 500 | 1000 | ||
| 額定加速 | 0.3G | 0.3G | ||
| 最大可搬重量（水平/壁掛）（kg) | 30 | 15 | ||
| 垂直 | 12 | 6 | ||
| 額定推力（N） | 361.7 | 180.9 | ||
| 行程范圍 | 210-810mm ( 100mm間隔） | |||
| 馬達額定轉速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec2 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.025mm |
| 驅動方式 | 滾珠絲杠φ15mm轉造C7級 |
| 動態容許力矩（注1） | Ma:622N.m, Mb:622N.m, Mc:1507N.m |
| 負荷允許伸出長度 | / |
| 傳感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感應器線纜長度 | 2m |
| 基座材質 | 鑄鋼，黑色 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||||
| 軌道長度L | 340 | 440 | 540 | 640 | 740 | 940 |
| 最大行程 | 210 | 310 | 410 | 510 | 610 | 710 |
| H | 25 | 50 | 50 | 50 | 50 | 50 |
| ?M | 2 | 2 | ?2 | ?4 | 3 | 6 |
| N | ?2 | ?2 | 3 | 4 | 5 | 6 |
| ?質量 | 7.85 | 9.15 | 10.35 | 11.65 | 12.95 | 14.35 |
