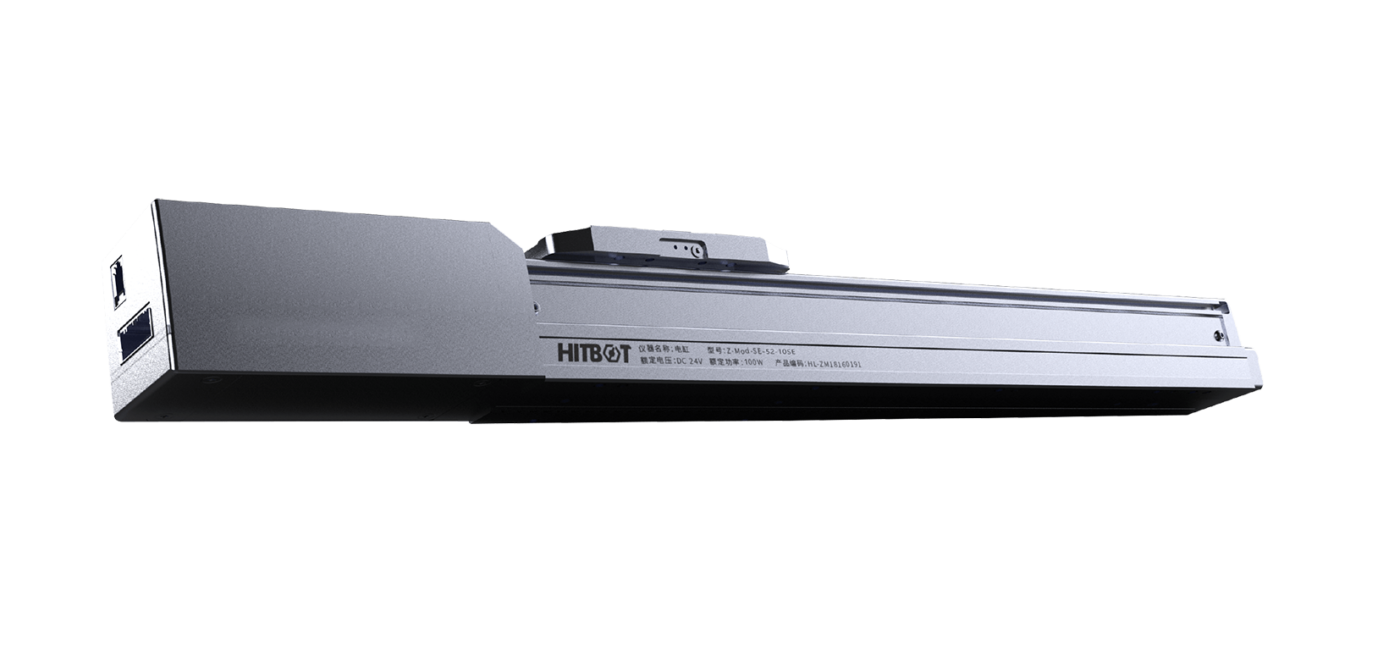

Z-Mod 智能電缸
極致性價比的智能電缸
Z-Mod 智能電缸
極致性價比的智能電缸
Z-Mod 在傳統的智能電缸形態上做出了極大的創新，不僅完全省掉了聯軸器更高度集成了外置電機和控制器在智能電缸內部，做到了真正的一體化；將空間利用極致化；將行程利用最大化。
Z-Mod 在傳統的智能電缸形態上做出了極大的創新，不僅完全省掉了聯軸器更高度集成了外置電機和控制器在智能電缸內部，做到了真正的一體化；將空間利用極致化；將行程利用最大化。

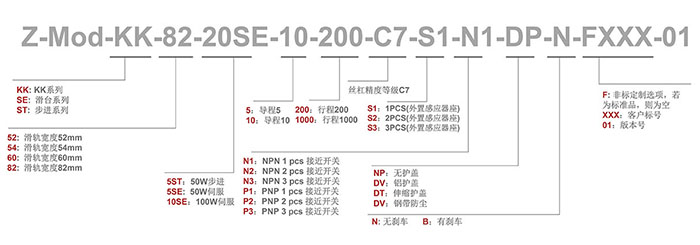

產品命名

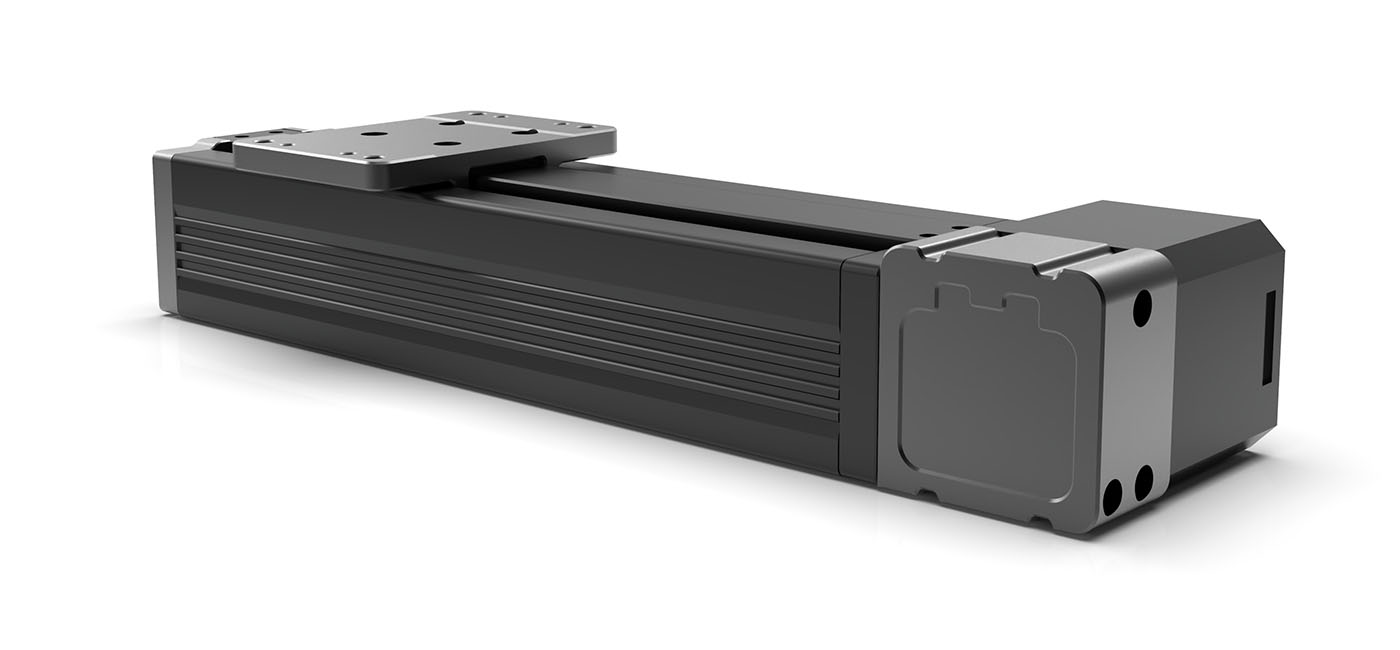

型號：Z-Mod-ST-54B
- 絲杠導程：54mm
- 最高速度：水平:300mm/s(1.5kg負載),
垂直:220mm/s(1.5kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：4kg; 垂直: 1.5kg
- 額定推力: 30N(水平)
型號：Z-Mod-ST-54B
- 絲杠導程：54mm
- 最高速度：水平:300mm/s(1.5kg負載),
垂直:220mm/s(1.5kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：4kg; 垂直: 1.5kg
- 額定推力: 30N(水平)

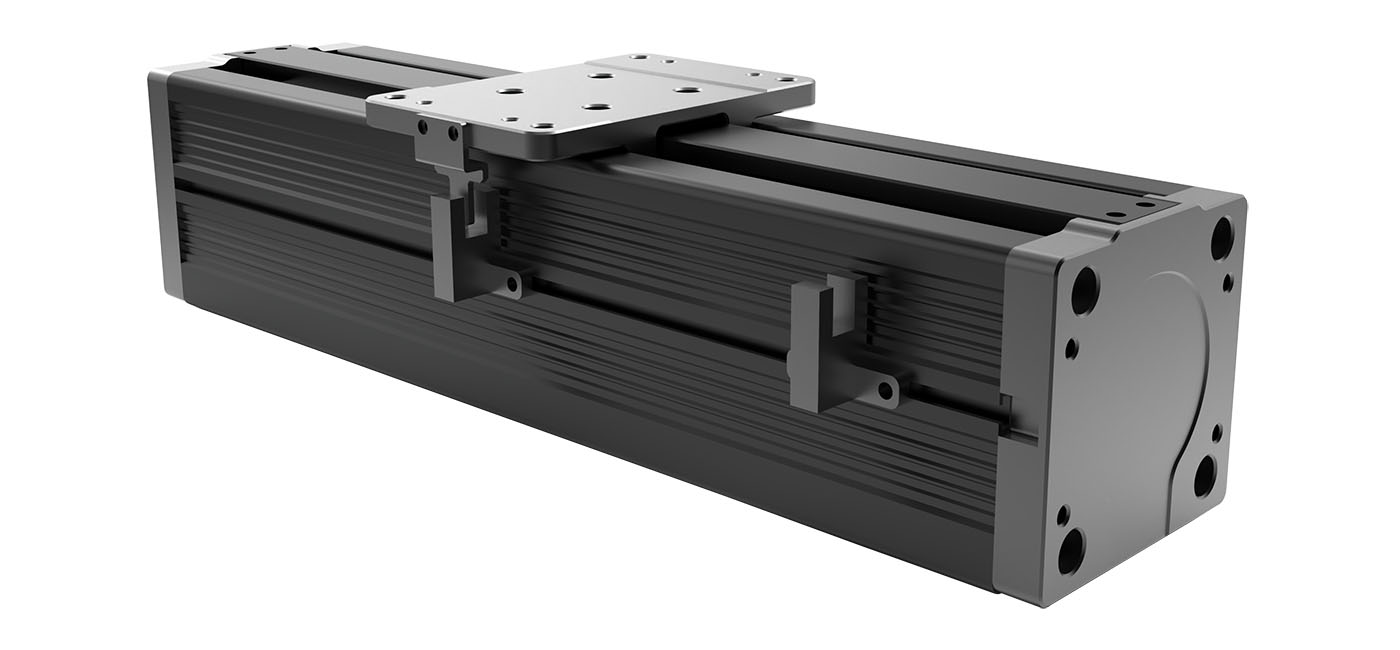

型號：Z-Mod-ST-66SS
- 絲杠導程：25.4mm
- 最高速度：水平:180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：8kg; 垂直: 5kg
- 額定推力: 100N(水平)
型號：Z-Mod-ST-66SS
- 絲杠導程：25.4mm
- 最高速度：水平:180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：8kg; 垂直: 5kg
- 額定推力: 100N(水平)

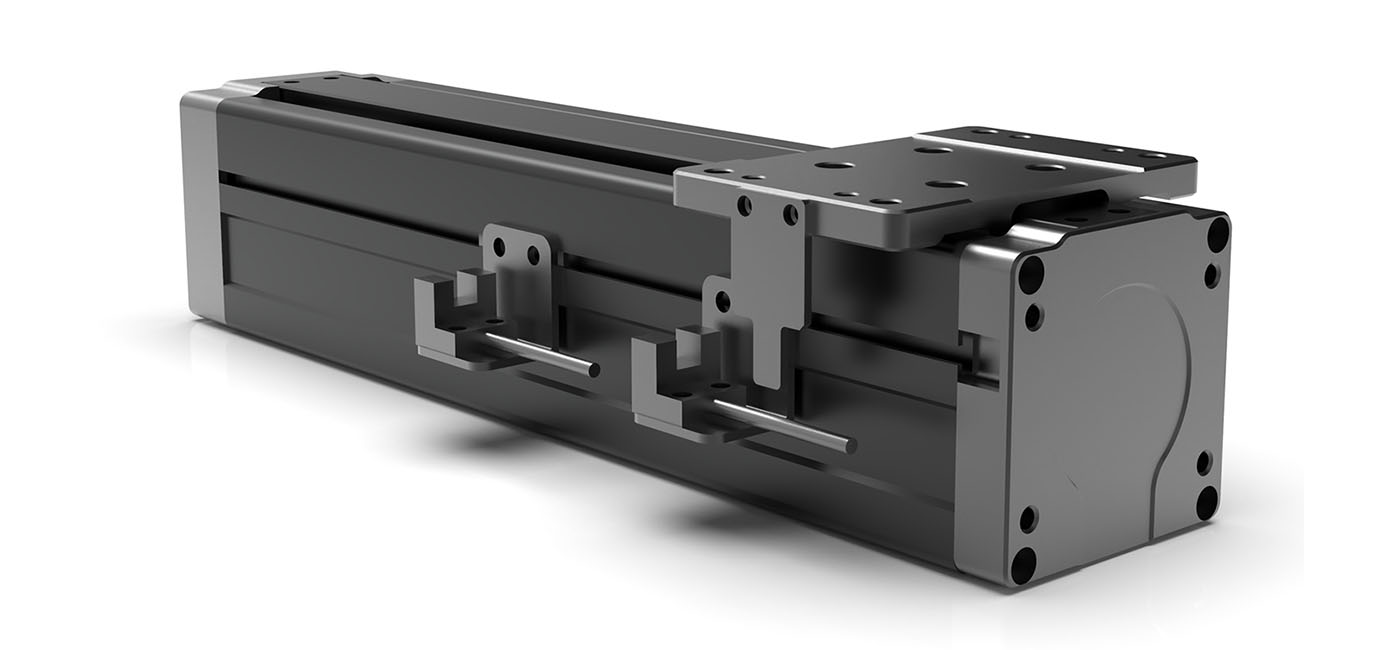

型號：Z-Mod-ST-52SS
- 絲杠導程：12mm
- 最高速度：水平:180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：4kg; 垂直: 2kg
- 額定推力: 100N(水平)
型號：Z-Mod-ST-52SS
- 絲杠導程：12mm
- 最高速度：水平:180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 重復定位精度：±0.03mm
- 最大可搬運重量 水平/壁掛：4kg; 垂直: 2kg
- 額定推力: 100N(水平)

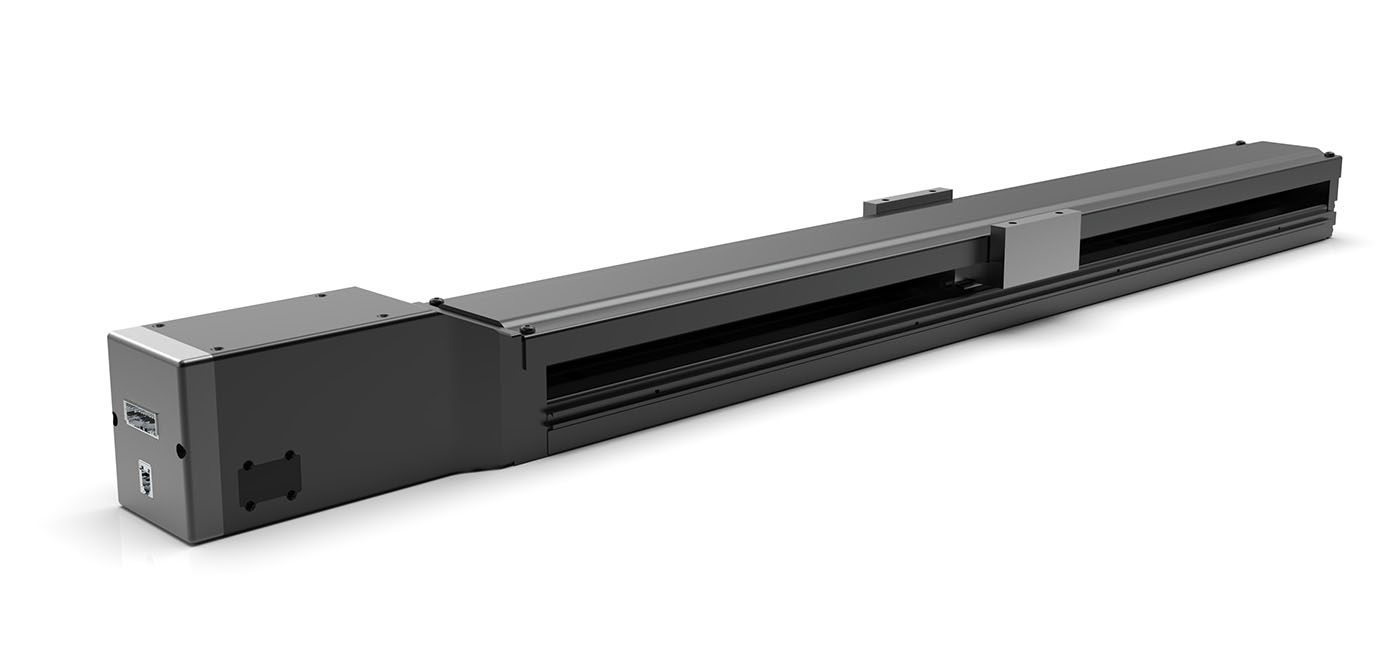

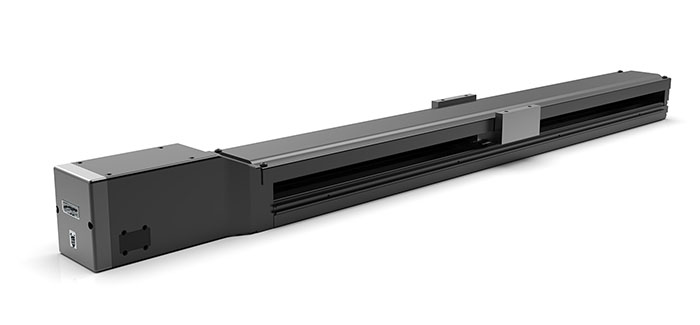

型號：Z-Mod-KK-86
- 電機功率/電壓: 200W/DC48V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.025mm
- 行程范圍：210-610mm(100mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-KK-86
- 電機功率/電壓: 200W/DC48V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.025mm
- 行程范圍：210-610mm(100mm間隔)
- 馬達額定轉速: 3000RPM

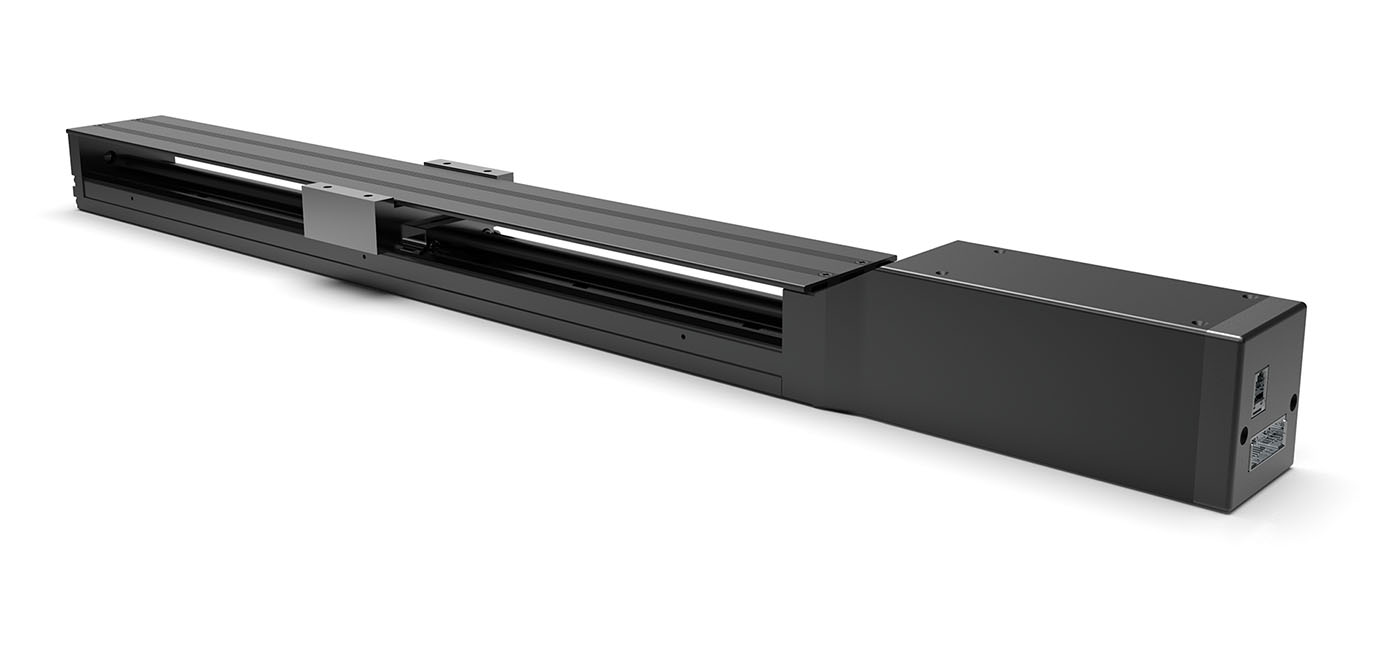

型號：Z-Mod-KK-60
- 電機功率/電壓: 100W/DC24V
- 額定扭矩: 0.34N.m
- 重復定位精度：±0.02mm
- 行程范圍：58 108-508mm(100mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-KK-60
- 電機功率/電壓: 100W/DC24V
- 額定扭矩: 0.34N.m
- 重復定位精度：±0.02mm
- 行程范圍：58 108-508mm(100mm間隔)
- 馬達額定轉速: 3000RPM

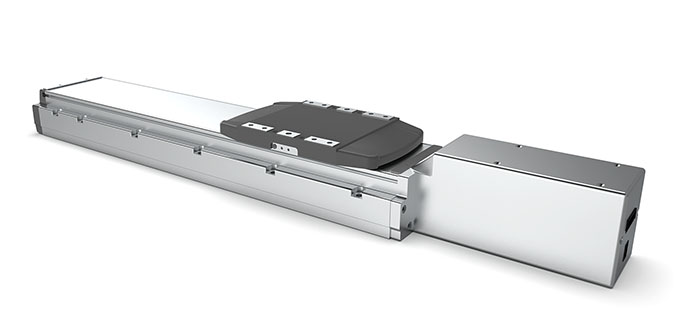

型號：Z-Mod-SE-120-40E
- 電機功率/電壓: 400W/DC48V
- 額定扭矩: 1.27N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1250mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-120-40E
- 電機功率/電壓: 400W/DC48V
- 額定扭矩: 1.27N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1250mm(50mm間隔)
- 馬達額定轉速: 3000RPM

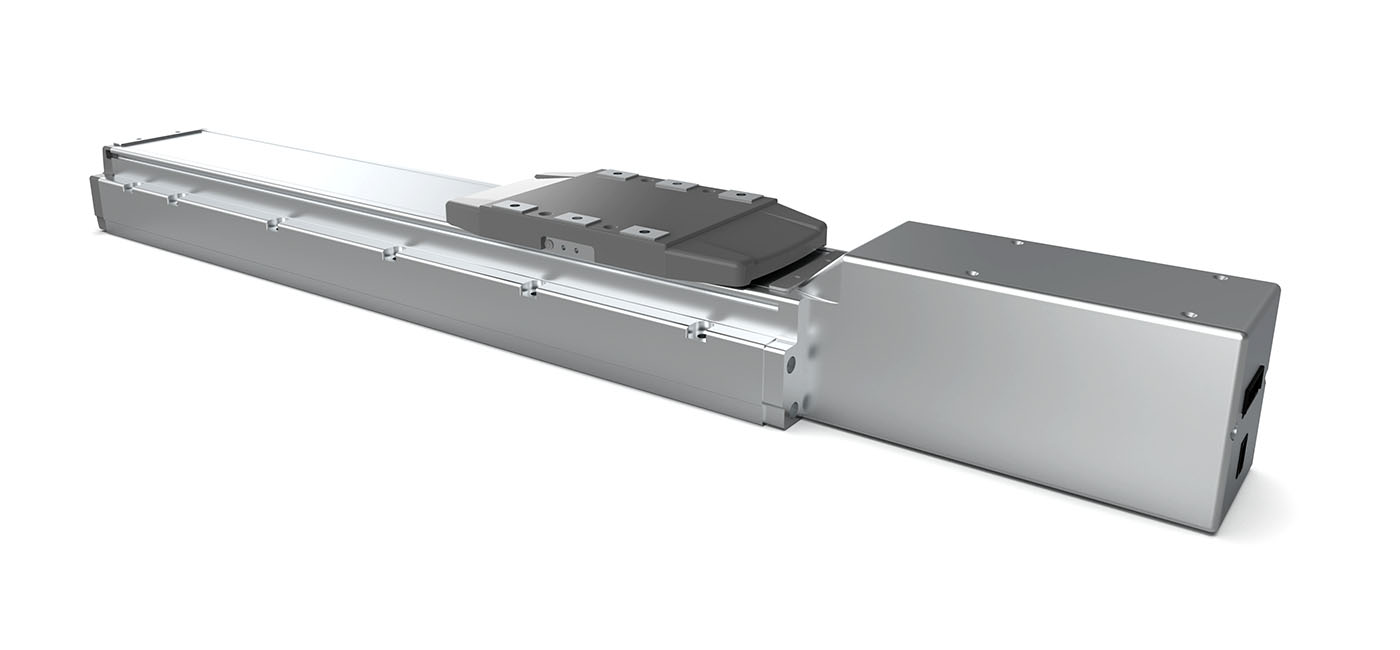

型號：Z-Mod-SE-102
- 電機功率/電壓: 400W/DC48V
- 額定扭矩: 1.27N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1250mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-102
- 電機功率/電壓: 400W/DC48V
- 額定扭矩: 1.27N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1250mm(50mm間隔)
- 馬達額定轉速: 3000RPM

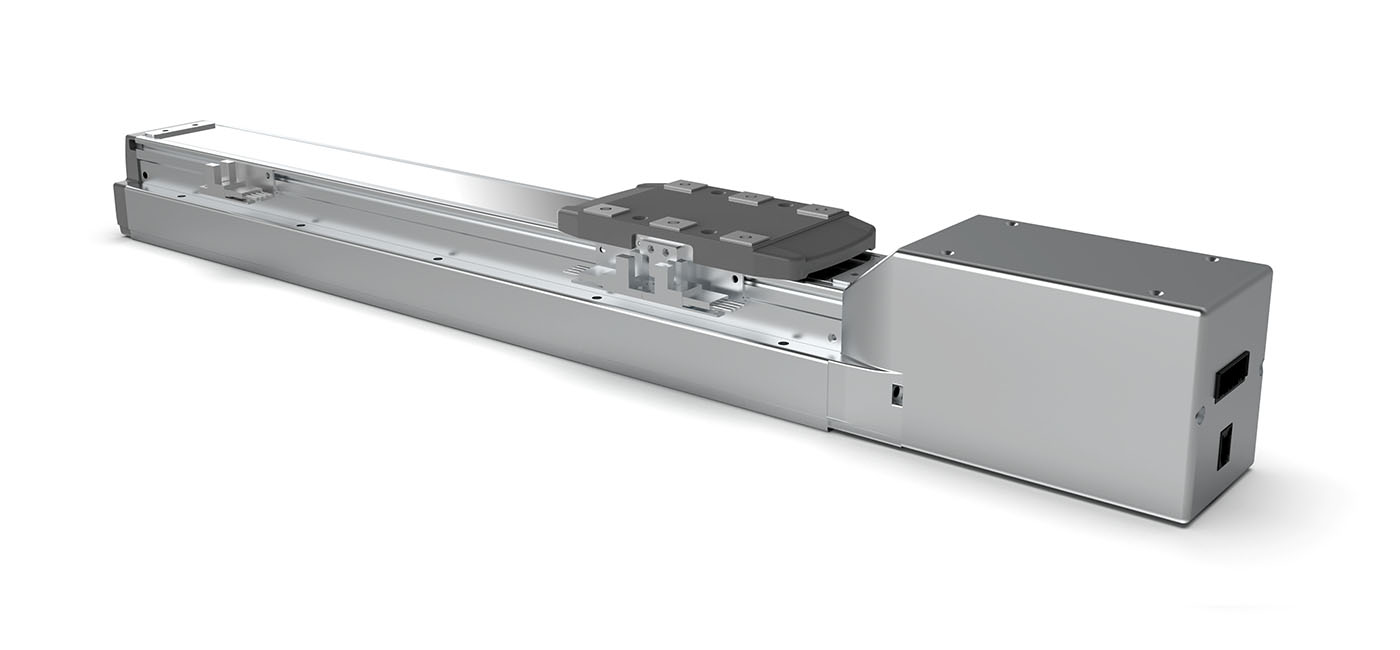

型號：Z-Mod-SE-73
- 電機功率/電壓: 200W/DC24V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1100mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-73
- 電機功率/電壓: 200W/DC24V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1100mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-82E
- 電機功率/電壓: 200W/DC24V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1100mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-82E
- 電機功率/電壓: 200W/DC24V
- 額定扭矩: 0.64N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-1100mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-54
- 電機功率/電壓: 100W/DC24V
- 額定扭矩: 0.32N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-500mm(50mm間隔)
- 馬達額定轉速: 3000RPM
型號：Z-Mod-SE-54
- 電機功率/電壓: 100W/DC24V
- 額定扭矩: 0.32N.m
- 重復定位精度：±0.01mm
- 行程范圍：50-500mm(50mm間隔)
- 馬達額定轉速: 3000RPM
產品型號參數
| 型號系列 | Z-Mod 智能電缸 | |||||||||||
| 型號 |

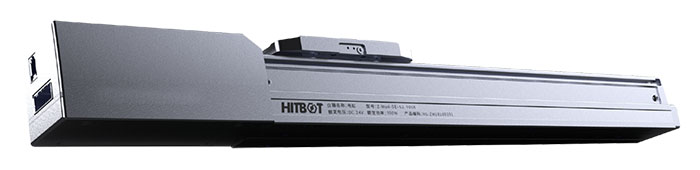

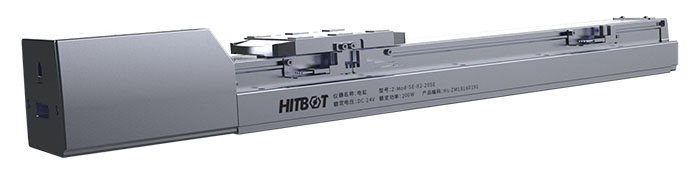

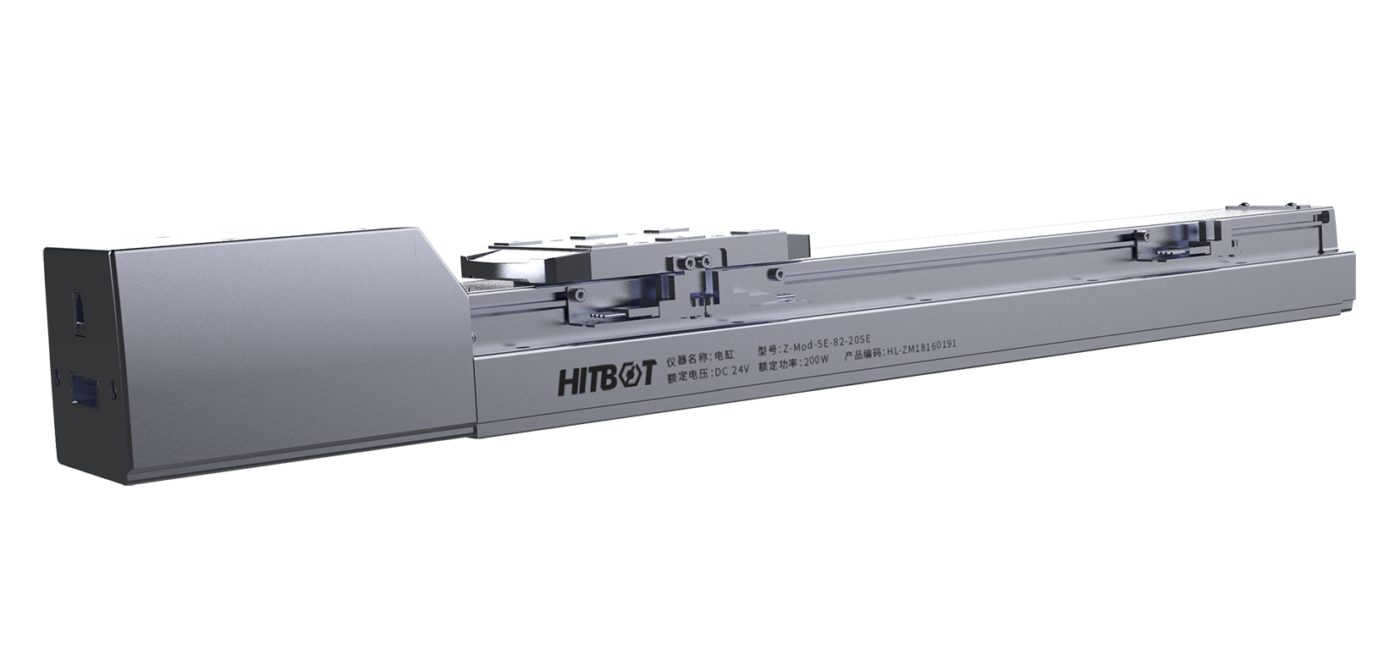

Z-Mod-SE-82-20SE |
Z-Mod-SE-54-10SE |
||||||||||
| DC伺服電機功率（W） | 200 | 100 | ||||||||||
| 額定扭矩（N·m） | 0.64 | 0.32 | ||||||||||
| 滾珠絲杠導程 | 5 | 10 | 20 | 5 | 10 | 20（規劃中） | ||||||
| 最高速度（mm/sec） | 250 | 500 | 1000 | 250 | 500 | 1000 | ||||||
| 額定加速度（G） | 0.3 | |||||||||||
| 水平最大可搬重量 | 50 | 30 | 12 | 30 | 15 | 10 | ||||||
| 垂直最大可搬重量 | 15 | 8 | 2.5 | 10 | 5 | 2.5 | ||||||
| 額定推力（N） | 723.5 | 361.7 | 180.9 | 361.7 | 180.9 | 90.5 | ||||||
| 行程范圍 | 50~1050（50間隔） | 50~800（50間隔） | ||||||||||
| 馬達額定轉速（PRM） | 3000 | |||||||||||
| 型號系列 | Z-Mod 智能電缸 | ||||
| 型號 |
Z-Mod-SE-82-20SE |
||||
| DC伺服電機功率（W） | 200 | ||||
| 額定扭矩（N·m） | 0.64 | ||||
| 滾珠絲杠導程 | 5 | 10 | 20 | ||
| 最高速度（mm/sec） | 250 | 500 | 1000 | ||
| 額定加速度（G） | 0.3 | ||||
| 水平最大可搬重量 | 50 | 30 | 12 | ||
| 垂直最大可搬重量 | 15 | 8 | 2.5 | ||
| 額定推力（N） | 723.5 | 361.7 | 180.9 | ||
| 行程范圍 | 50~1050（50間隔） | ||||
| 馬達額定轉速（PRM） | 3000 | ||||
| 型號系列 | |||||
| 型號 |
Z-Mod-SE-54-10SE |
||||
| DC伺服電機功率（W） | 100 | ||||
| 額定扭矩（N·m） | 0.32 | ||||
| 滾珠絲杠導程 | 5 | 10 | 20（規劃中） | ||
| 最高速度（mm/sec） | 250 | 500 | 1000 | ||
| 額定加速度（G） | 0.3 | ||||
| 水平最大可搬重量 | 30 | 15 | 10 | ||
| 垂直最大可搬重量 | 10 | 5 | 2.5 | ||
| 額定推力（N） | 361.7 | 180.9 | 90.5 | ||
| 行程范圍 | 50~800（50間隔） | ||||
| 馬達額定轉速（PRM） | 3000 | ||||
產品亮點
一體化高度集成
① 在傳統的模組形態上做出極大的創新，省掉聯軸器和傳感器，高度集成電機和控制器在模組內部
② 空間利用極致化，行程利用最大化
② 空間利用極致化，行程利用最大化
一體化高度集成
① 在傳統的模組形態上做出極大的創新，省掉聯軸器和傳感器，高度集成電機和控制器在模組內部
② 空間利用極致化，行程利用最大化
② 空間利用極致化，行程利用最大化
獨特的協作功能
① 可通過調整部件和固定對準來實現更高的放置精度，使操作更具可靠性
② 力矩/運動模式可以同時進行，不用歸零
③ 推壓模式下可以檢測被推壓物高度
② 力矩/運動模式可以同時進行，不用歸零
③ 推壓模式下可以檢測被推壓物高度
獨特的協作功能
① 可通過調整部件和固定對準來實現更高的放置精度，使操作更具可靠性
② 力矩/運動模式可以同時進行，不用歸零
③ 推壓模式下可以檢測被推壓物高度
② 力矩/運動模式可以同時進行，不用歸零
③ 推壓模式下可以檢測被推壓物高度
軟件說明
播放視頻
連接部分：選擇相應的串口和從機號。
參數設置部分：設置電缸參數。
狀態指示部分：顯示電缸的狀態
播放視頻
連接部分：選擇相應的串口和從機號。
參數設置部分：設置電缸參數。
狀態指示部分：顯示電缸的狀態

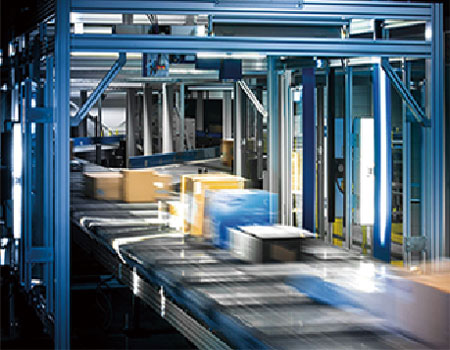

應用行業
